前言

薄壁曲面構件是運載火箭、飛機、船舶等高端運載裝備中成形制造難度極大的關鍵結構件之一， 其制造技術水平代表了國家制造業的核心競爭力。隨著這些高端運載裝備的快速發展，對大運力、低能耗、長航時、長壽命等需求的不斷攀升， 具有高性能、輕量化和高功效的大型或超大型整體 薄壁曲面構件被廣泛采用。該類構件一方面是材料輕量化，即采用輕質高強的先進結構材料，如高強鋁(鋰)合金、鎂合金、鈦合金等；另一方面是結構輕量化，即采用高效輕質的結構型式，其結構朝著 大型化、整體化、薄壁化的幾何和承載優化構型方向發展。材料的難變形、結構的難成形以及二者的 耦合作用大大增加了該類構件成形制造的難度。因此，發展先進的大型薄壁回轉曲面構件成形制造技術已經成為目前的研究熱點。

本文針對航天領域大型薄壁回轉曲面構件及其成形制造技術的發展歷程和分類、各類制造技術的應用與研究現狀等方面分析討論大型薄壁回轉 曲面構件成形制造技術的研究動態；隨后對比分析各制造工藝的技術特色、構件性能與發展?jié)摿?；最后探討大型薄壁回轉曲面構件制造技術未來的發展趨勢與面臨的挑戰。

及其制造技術發展概述

一、國際發展歷程

l 20世紀50-60年代的制造工藝

由于成形設備制造能力有限，主要采用分瓣塑性成形+拼焊。

1967年美國土星5號Ⅰ級S-IC推進器的直徑10m的貯箱箱底件使用8塊2219鋁合金瓜瓣拼焊而成，采用液壓脹形方法成形，再進行焊接組合。這種方法工序多、制造精度差、可靠性低。

l 20世紀80年代的技術發展

l 21世紀初的技術突破

l 2009年的新進展

l 2017年的最新進展

二、國內發展歷程

l 國內航天工業的起步與發展：

l 長征系列運載火箭的發展歷程：

l 燃料貯箱箱底的制造工藝：

l 當前制造能力與技術差距

-整體塑性成形

利用整體板坯制造出整體結構的大型薄壁曲面構件，包括旋壓成形、流體壓力成形、電磁漸進成形、超塑成形等技術。

l 旋壓成形

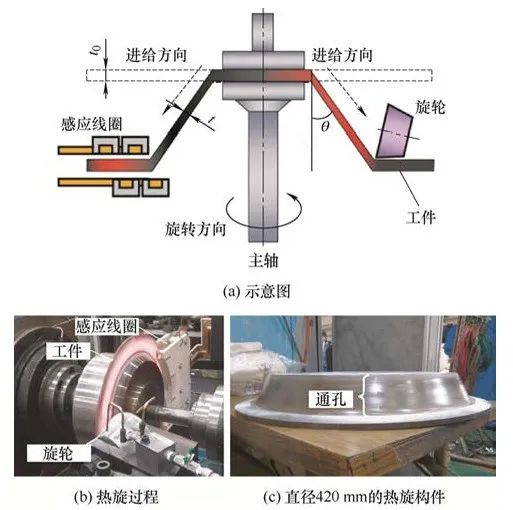

旋壓成形是一種通過旋轉的模具和輪子，對金屬板材施加局部壓力使其變形的成形技術，具有高精度、高效率的優點，適用于制造大型薄壁回轉構件。

工藝特點：

• 通過旋輪的進給運動實現局部塑性變形。
• 能夠?qū)崿F(xiàn)高精度的尺寸控制和良好的表面質量。

• 材料利用率高，節省材料成本。

應用案例：

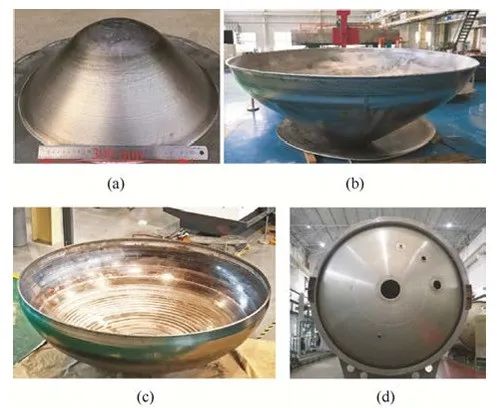

• 主要用于制造直徑較大的火箭燃料箱底。



l 流體壓力成形

流體壓力成形是利用高壓液體介質對金屬板材施加均勻壓力，使其在模具內成形的一種技術，適用于復雜形狀的薄壁曲面構件。

工藝特點：

• 通過液體壓力實現均勻成形。
• 適用于制造復雜形狀的薄壁件。
• 能夠大幅減少拼焊工序，提高構件的一體化程度。



應用案例：

• 適用于制造復雜曲面和內腔結構的航天構件。

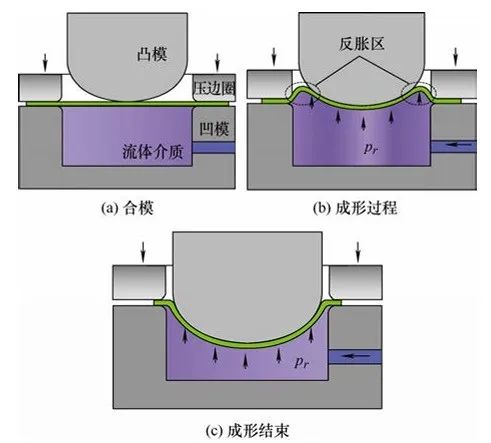

圖：薄壁曲面構件流體壓力成形過程

l 電磁漸進成形

電磁漸進成形是利用電磁力對金屬板材進行漸進成形的技術，主要用于難變形材料的成形。

工藝特點：

• 無接觸成形，減少了模具的磨損。
• 可實現對高強度材料的高效成形。
• 工藝過程中無熱效應，適合熱敏材料。



應用案例:

• 用于制造高強度和高硬度的航天器結構件。

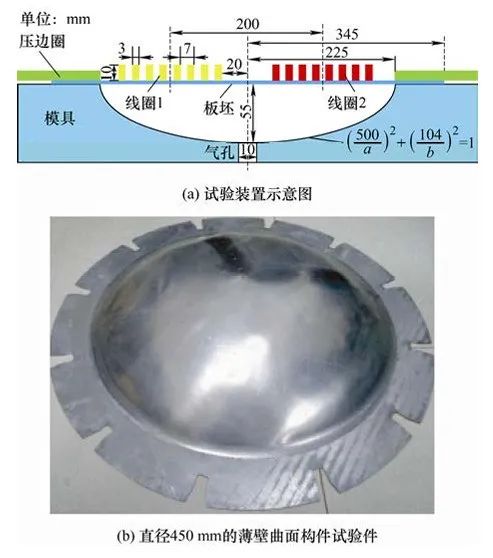

圖：雙線圈電磁漸進成形

l 超塑成形

超塑成形是利用材料在特定溫度和應變速率條件下表現出的超塑性進行成形的技術，適用于高溫下金屬材料的成形。

工藝特點：

• 需要在特定的高溫和低應變速率條件下進行。
• 可實現極復雜的形狀成形。
• 材料變形均勻，成形精度高。



應用案例:

• 適用于高溫合金和鈦合金的復雜形狀構件。

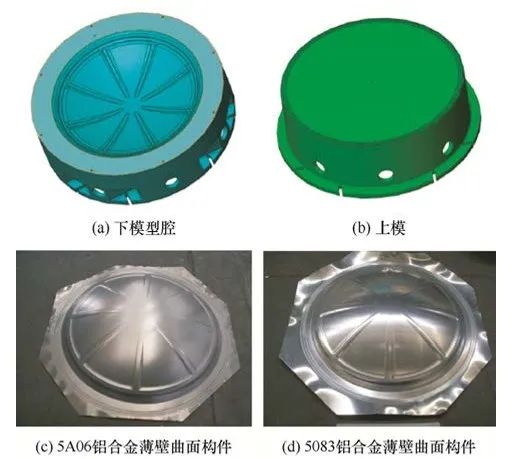

圖：超塑氣脹成形模具和構件

其他制造技術

一、增材制造技術

增材制造（Additive Manufacturing，AM）是一種通過逐層堆積材料來制造構件的技術，適用于制造復雜形狀和結構的構件。

工藝特點：

• 能夠制造出復雜的幾何形狀，不受傳統制造工藝的限制。

• 提高材料利用率，減少浪費。

• 可實現快速成型，縮短制造周期。




應用案例：

• 航天領域中，用于制造復雜的結構件和零部件，如發動機燃燒室、衛星支架等。

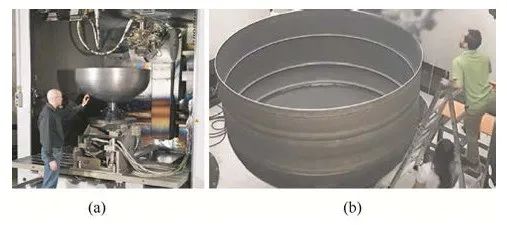

圖：增材制造-3D打印的大型薄壁曲面構件

二、復合材料編織制造

復合材料編織制造是一種利用纖維材料進行編織并通過樹脂浸漬固化成形的技術，具有重量輕、強度高的特點。

工藝特點：

• 材料的力學性能優越，具有高強度和高模量。
• 制造過程中能夠?qū)崿F(xiàn)大尺寸構件的一體化成形，減少連接件的使用。
• 具有優異的耐腐蝕性能和疲勞性能。



應用案例：

• 用于制造航天器的外殼、蒙皮等高性能部件。

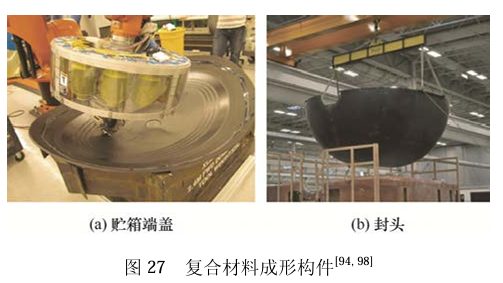

圖：復合材料成形構件

發展趨勢與挑戰

一、未來發展趨勢

未來大型薄壁回轉曲面構件成形制造技術的發展將朝著智能化、高效化和綠色化的方向邁進，主要包括以下幾個方面：

l 智能制造：

• 引入人工智能和機器學習技術，優化成形過程的參數設置和質量控制。
• 開發智能化制造系統，實現自動化和無人化生產，提高生產效率和產品一致性。



l 高效制造：

• 提高材料利用率，減少廢料和加工余量，降低制造成本。
• 開發高效成形工藝，如快速旋壓、快速超塑成形等，縮短制造周期。



l 綠色制造：

• 采用環保材料和工藝，減少生產過程中對環境的影響。
• 開發低能耗成形技術，降低能源消耗，推動可持續發展。



二、主要挑戰

盡管未來發展前景廣闊，但大型薄壁回轉曲面構件的制造仍面臨諸多挑戰，主要包括以下幾點：

l 材料的難變形性

航天材料通常具有高強度、高硬度和高耐熱性，這些特性使得其變形難度大，對成形工藝和設備的要求更高。

l 復雜結構的成形難度

大型薄壁回轉曲面構件通常具有復雜的幾何形狀和多樣的功能需求，成形過程中的尺寸精度和形狀控制難度較大。

l 制造過程的優化與控制

成形制造過程涉及多道工序和復雜的工藝參數，需要通過先進的監測和控制技術實現過程的優化，提高產品質量和一致性。

l 技術與成本的平衡

先進制造技術的研發和應用需要大量的資金投入，如何在技術創新和成本控制之間找到平衡點，是未來發展的關鍵。

通過不斷的技術創新和工藝優化，航天大型薄壁回轉曲面構件的制造將迎來更加高效、智能和綠色的發展階段，同時也需要應對材料、工藝和成本等多方面的挑戰。

結論

針對航天領域等高端裝備對高性能輕量化大型薄壁回轉曲面構件制造技術的迫切需求，本文首先對大型薄壁回轉曲面構件及其制造技術的發展歷程和分類進行了綜述；然后從各類制造技術的應用與研究現狀等方面分析和討論了大型薄壁回轉 曲面構件成形制造技術的研究動態；最后通過對比分析各制造工藝的技術特點、精度和可靠性及面向大型構件的發展?jié)摿Φ?，探討了大型薄壁?轉曲面構件制造技術在未來的發展趨勢與面臨的挑戰。

l 來源：機械工程學報
